Купити Драйвер крокового двигуна DRV8825 - Електроніка для професіоналів та новачків

Відгуки:

(0)

Наявність: Є в наявності

65.00 грн.

Основні характеристики

Всі характеристики

Інтерфейс управління: STEP/DIR

Захист: Захист від перевантаження, короткого замикання, захист від зниження напруги (UVLO), термозахист (TSD), індикація стану помилки (nFAULT)

Мікрокрокування: Підтримка до 1/32 мікрокроків

Максимальний струм: 2.5A (пік 2.8A з правильним охолодженням)

Особливості: - Режими змішаного, повільного та швидкого загасання (Mixed Decay, Slow Decay, Fast Decay) - Низький споживання струму в режимі сну - Вбудований індексатор мікрокроків - Вбудовані MOSFET з N-каналом для управління обмотками двигуна - Вихідна напруга 3.3V для логіки

Кількість:

Огляд товару
Характеристики
Відгуків (0)
Питання (0)

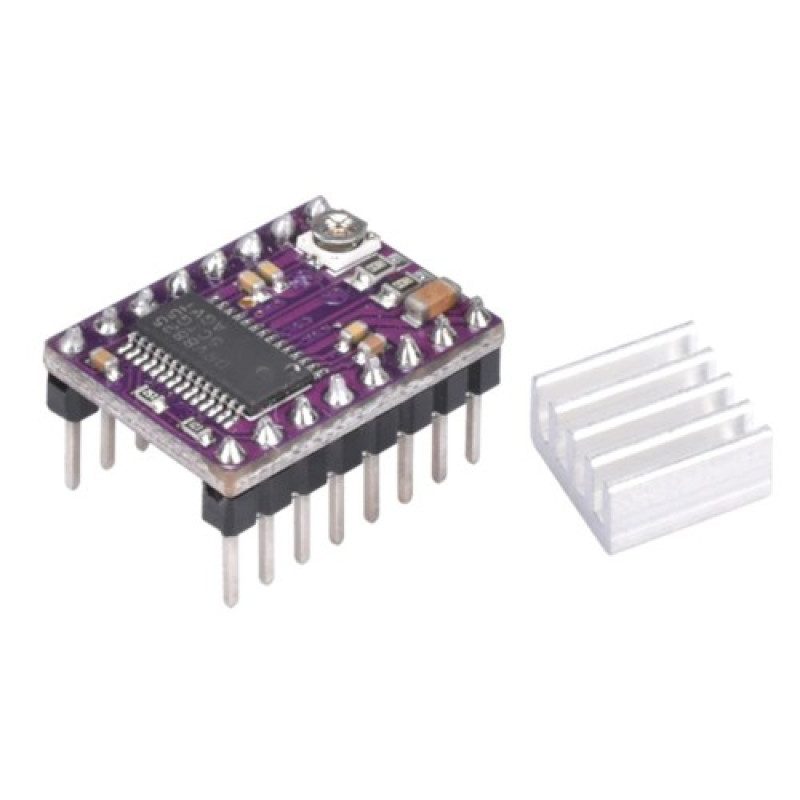

DRV8825 – драйвер крокового двигуна із радіатором, працює у мікрокроковому режимі 1/32 крока.

Використовується в 3D-принтерах, ЧПУ станках.

Формула для налаштування струму: Imot = 2 * Uref

Живлення драйвера: 5 В
Живлення моторів: 8-45 В
Максимальний струм для 24 В – 2,5 А
Розмір плати: 15 мм х 20 мм

Драйвер крокового двигуна DRV8825

Характеристики

Характеристики драйвера

Інтерфейс управління STEP/DIR

Захист Захист від перевантаження, короткого замикання, захист від зниження напруги (UVLO), термозахист (TSD), індикація стану помилки (nFAULT)

Мікрокрокування Підтримка до 1/32 мікрокроків

Максимальний струм 2.5A (пік 2.8A з правильним охолодженням)

Особливості - Режими змішаного, повільного та швидкого загасання (Mixed Decay, Slow Decay, Fast Decay) - Низький споживання струму в режимі сну - Вбудований індексатор мікрокроків - Вбудовані MOSFET з N-каналом для управління обмотками двигуна - Вихідна напруга 3.3V для логіки

Підтримка живлення Постійний струм

Підтримувані двигуни Біполярні крокові двигуни, такі як NEMA 17, NEMA 23

Регулювання струму Програмне та через потенціометр

Робоча напруга 8.2V-45V

Робоча напруга логіки 3.3V, 5V

Робоча температура -20°C до +85°C

Сумісні контролери Arduino, RAMPS, MKS та інші

Тип драйвера DRV8825

Тип підключення 4 дроти
