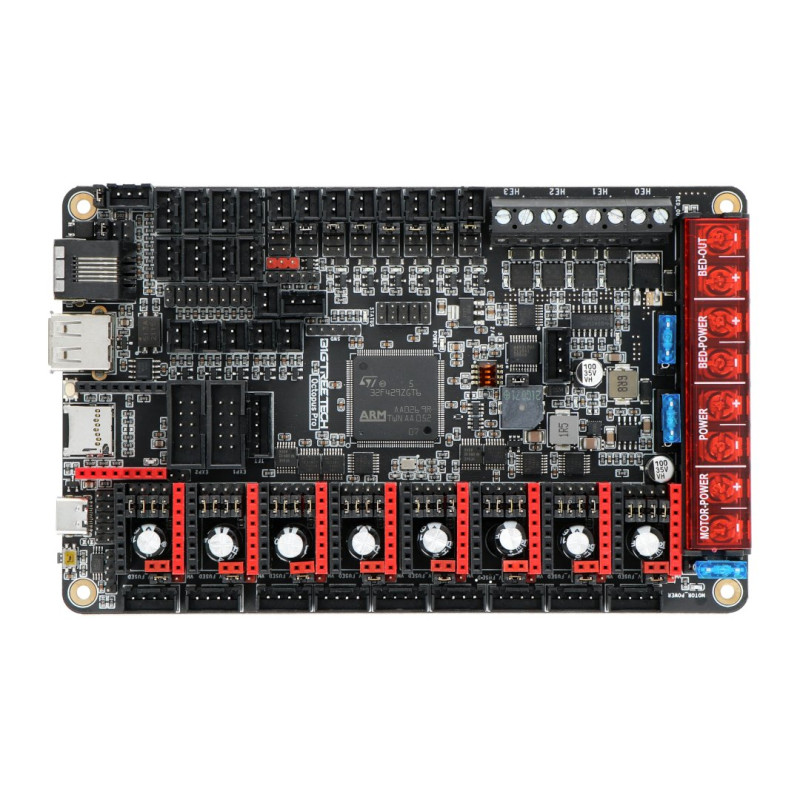

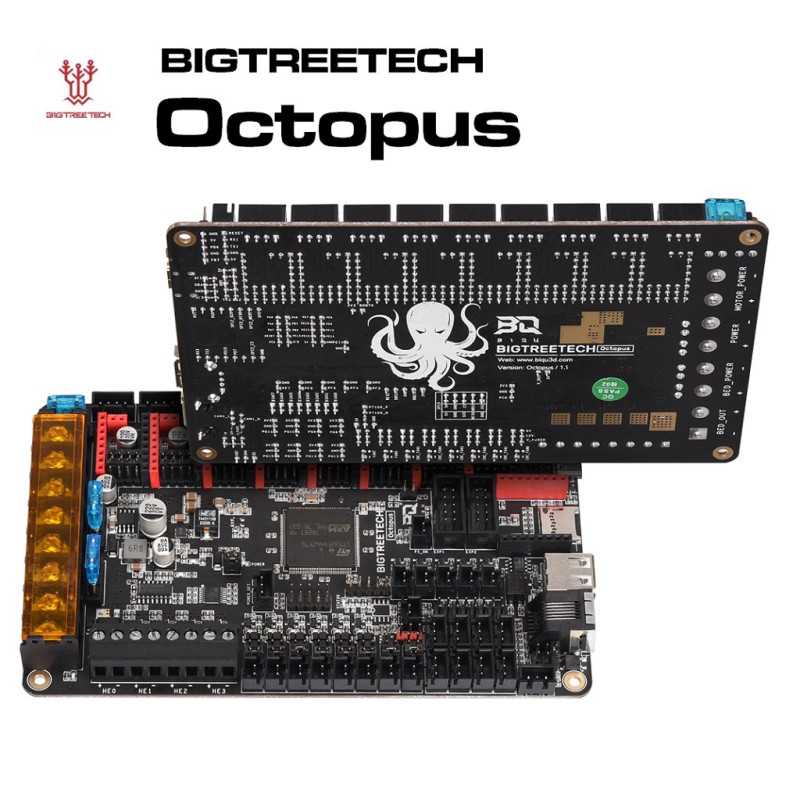

Материнська плата BIGTREETECH Octopus v1.1

Материнська плата BIGTREETECH Octopus V1.1 – це високопродуктивне рішення для ентузіастів 3D-друку, яке забезпечує розширені можливості керування та сумісність з популярними прошивками. Вона підтримує до 8 драйверів крокових двигунів, що дозволяє контролювати до 8 осей, роблячи її ідеальною для складних конфігурацій, таких як багатоколірний друк або використання змінних інструментів.

Основні характеристики:

• Процесор: 32-бітний ARM Cortex-M4 STM32F446ZET6 з тактовою частотою 180 МГц
• Підтримка драйверів: 8 слотів для драйверів з інтерфейсами SPI, UART або STEP/DIR
• Сумісність з прошивками: Marlin, Klipper
• Інтерфейси підключення:
  • Raspberry Pi
  • CAN BUS, SPI та I2C для розширень
  • USB-C для підключення до ПК
  • Wi-Fi інтерфейс для модулів ESP8266
• Підтримка дисплеїв: LCD12864, LCD2004, TFT сенсорні екрани
• Підключення вентиляторів:
  • 6 керованих PWM вентиляторів
  • 2 стандартних вентилятори
  • Можливість вибору напруги для кожного вентилятора (5В, 12В або 24В)
• Додаткові можливості:
  • Підтримка BL-Touch та інших систем автоматичного вирівнювання столу
  • Функція відновлення друку після вимкнення живлення (потрібен додатковий модуль)
  • Підтримка RGB LED (WS2812/Neopixel)
  • Захист термісторів
  • Вбудована EEPROM на 32K
  • Високопродуктивні MOSFETи для керування нагрівальними елементами

Технічні характеристики:

• Розміри плати: 160 x 100 мм
• Монтажні отвори: 150 x 90 мм
• Живлення:
  • Основне живлення: 24В DC
  • Живлення двигунів: 12-24В DC (можливе використання вищої напруги за умови підтримки драйверами, але не рекомендується через обмеження конденсаторів на 35В)
  • Живлення нагрівального столу: 12-36В DC

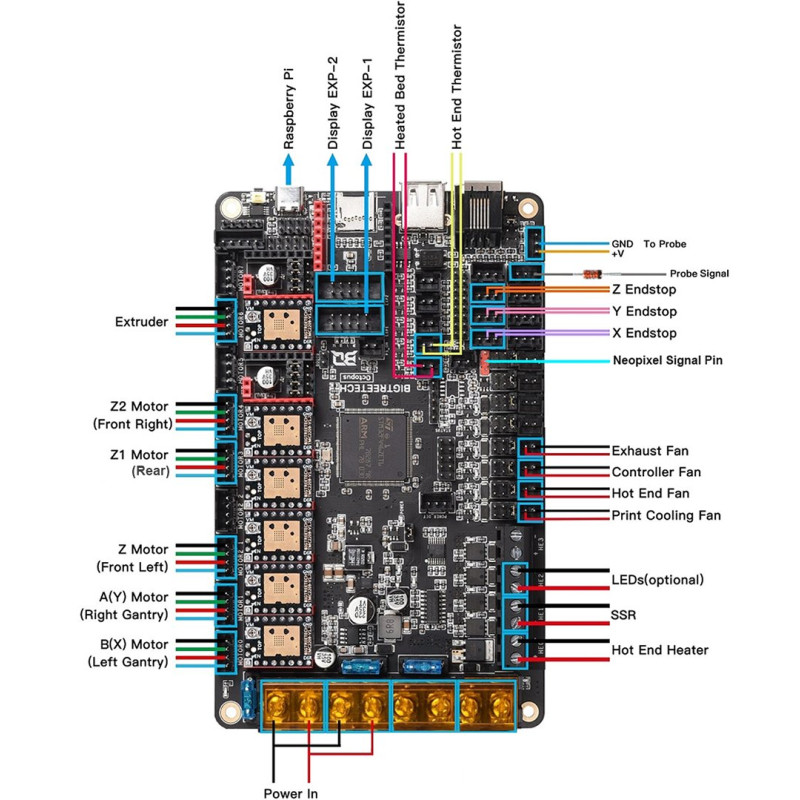

• Підключення:
  • Драйвери крокових двигунів: 8 слотів (сумісні з A4988, TMC2208 тощо)
  • Двигуни: 9 роз'ємів JST-XH 4p (MOTOR2_1 та MOTOR2_2 спільно використовують один драйвер)
  • Кінцеві вимикачі: 6 роз'ємів JST-XH 2p
  • Датчики філамента: 2 роз'єми JST-XH 2p
  • Нагрівальні картриджі: 4 роз'єми (24В, макс. 60Вт кожен)
  • Термістори: 5 роз'ємів JST-XH 2p
  • Вентилятори: 8 роз'ємів (6 PWM, 2 стандартні)
  • Автовирівнювання: 1 роз'єм для індуктивного датчика (5В, 12В або 24В, налаштовується джамперами), 1 роз'єм для BL-Touch
  • CAN-BUS інтерфейс: роз'єм RJ12 6p

Комплектація:

• 1 x BIGTREETECH Octopus V1.1
• 1 x USB-A до USB-C кабель (~50 см)
• 3 x Запобіжник 15А
• 42 x Джампер 2p
• 1 x Фірмова гумова качечка від BTT

Ця материнська плата є ідеальним вибором для створення або модернізації 3D-принтера, забезпечуючи високу продуктивність та гнучкість налаштувань для реалізації найсміливіших проєктів.
