Материнська плата Makerbase MKS SKIPR

MKS SKIPR – це інтегрована плата управління для 3D-принтерів від компанії Makerbase, спеціально розроблена для роботи з прошивкою Klipper. Вона поєднує в собі високопродуктивний процесор та мікроконтролер, забезпечуючи ефективне та гнучке керування принтером.​

Основні характеристики:

• Процесор (SoC): Чотириядерний Rockchip RK3328 з архітектурою Cortex-A53, що працює під керуванням системи Armbian.

• Мікроконтролер (MCU): STM32F407VET6 з архітектурою Cortex-M4 та тактовою частотою 168 МГц, відповідальний за виконання специфічних дій принтера.


• Оперативна пам'ять: 1 ГБ DDR3, що забезпечує стабільну роботу системи.

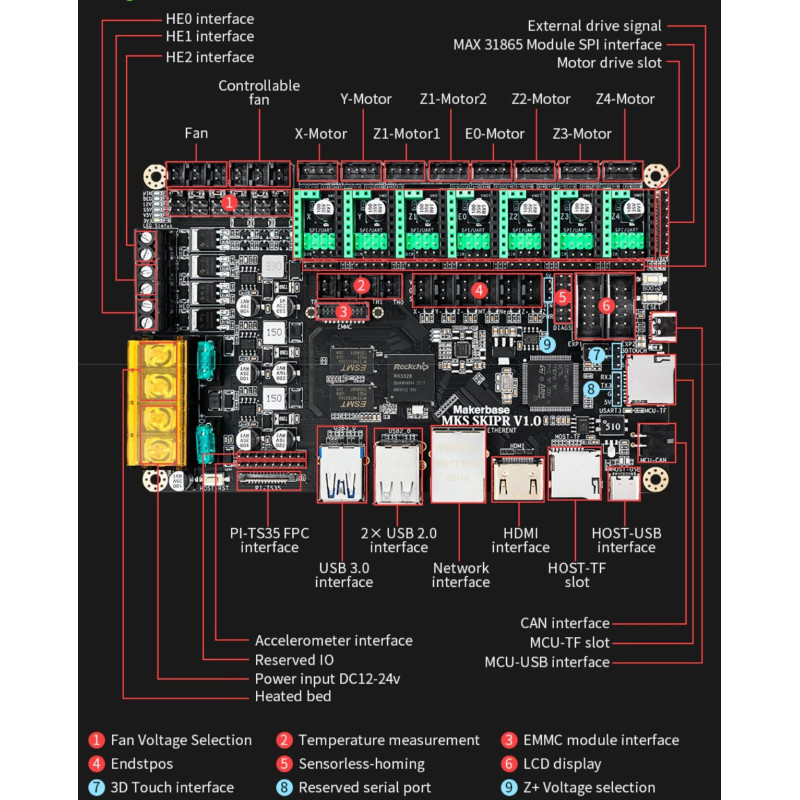

• Інтерфейси підключення:

  • HDMI: Підтримка підключення зовнішніх дисплеїв.​

  • PI-TS35: Інтерфейс для підключення сенсорного екрану.​

  • Ethernet: Провідний мережевий порт для стабільного з'єднання.​

  • USB: Три порти для підключення периферійних пристроїв, таких як USB-накопичувачі, клавіатури, миші або камери.

• Підтримка накопичувачів: Можливість завантаження системи з TF-карти або EMMC-модуля (EMMC забезпечує більшу стабільність та швидкість читання/запису).

• Керування осями: Підтримка до 7 крокових двигунів, що відповідає вимогам більшості моделей 3D-принтерів.

• Живлення вентиляторів: Три керовані виходи для вентиляторів з можливістю вибору напруги (VIN, 12В або 5В).


• Захист: Вбудовані діоди Шотткі для захисту MOS-ланцюгів та температурних датчиків, а також схема поглинання зворотної ЕРС для захисту драйверів крокових двигунів.

Особливості:

• Інтеграція з Klipper: Завдяки потужному процесору RK3328, плата може ефективно працювати з прошивкою Klipper без потреби в окремому комп'ютері або Raspberry Pi.


• Гнучкість підключення: Різноманітність інтерфейсів дозволяє підключати широкий спектр периферійних пристроїв та дисплеїв.​

• Стабільність роботи: Три незалежні DC/DC модулі MP1584PEN забезпечують стабільне живлення для всіх компонентів плати. ​

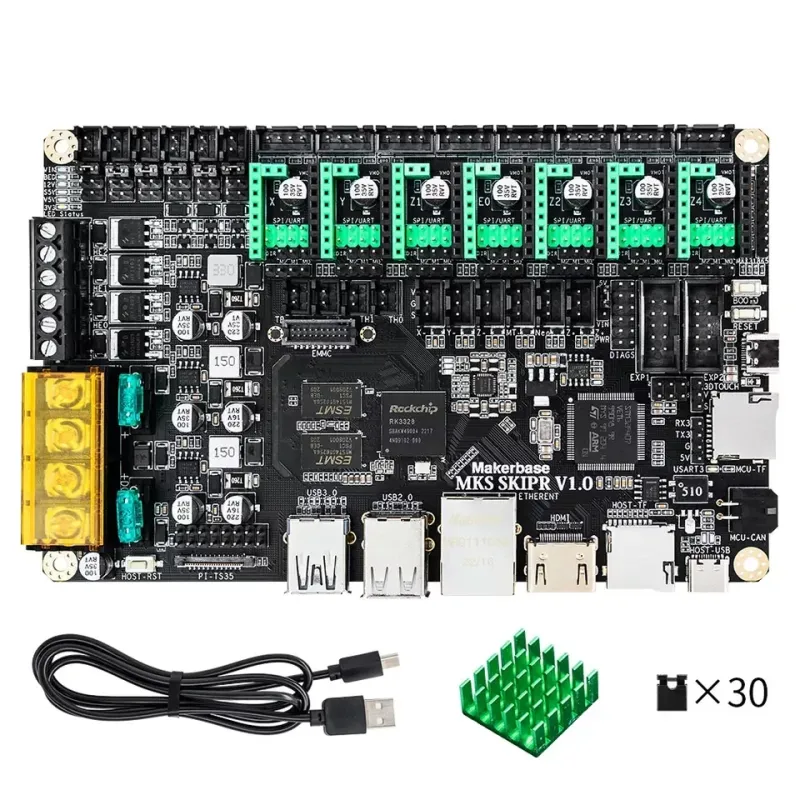

Комплектація:

• 1 x Плата MKS SKIPR V1.0

• 1 x Радіатор для охолодження​

• 1 x USB-кабель довжиною 1 м​

• 34 x Джамперні ковпачки

Зверніть увагу: Деякі компоненти можуть відрізнятися залежно від постачальника.
